主軸箱固定型CNC自動車床
Miyano BNA42SY刀塔機
作為棒狀材料加工設備，可以安裝卡盤加工（6寸），性能得到了提升。

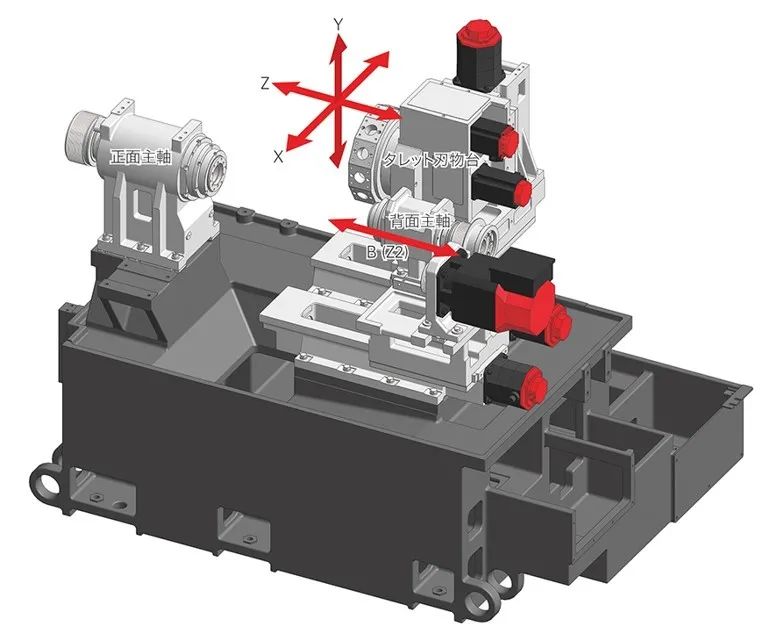

BNA42SY型是雙主軸及1個轉塔刀架構成，通過提高底座與轉塔的剛性，基本性能得到了提升。
作為加工關鍵的床體繼承了Miyano品牌傳統的平板結構。擴大尺寸，增加重量，阻尼增加

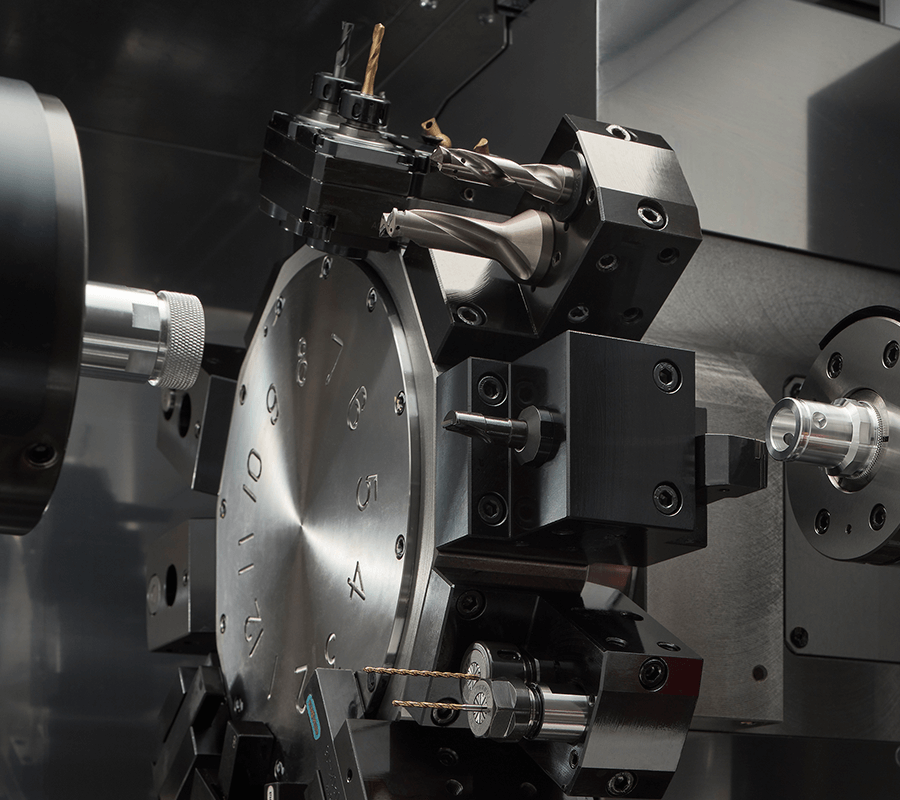

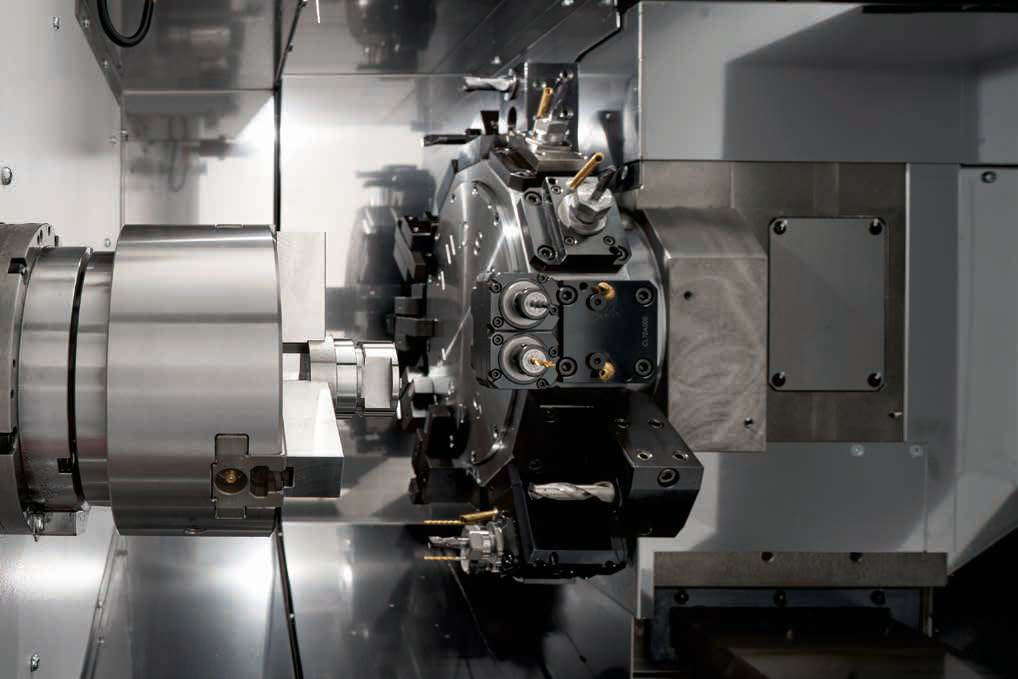

擴到12個站的搭載Y軸的轉塔刀架通過豐富的工具以及包括重疊加工在內的左右同時加工，實現了***能
BNA系列的刀具支架與旋轉刀具可以通用，也確保了程序的互換性
| 型號 | BNA-42SY | |
|---|---|---|
| 加工長度 | 100mm | |
| 標準加工直徑（把握徑） | SP1 | ?42mm |
| SP2 | ?34mm | |
| 刀塔移動行程 | X軸 | 140mm |
| Z軸 | 285mm | |
| Y軸 | 70（±35）mm | |
| 背面主軸移動行程 | B（Z2）軸 | 360mm |
| 主軸數 | 2 | |
| 主軸旋轉速度 | SP1 | 60～6,000min-1 |
| SP2 | 50～5,000min-1 | |
| 夾具尺寸 | SP1 | 5" |
| SP2 | 4" | |
| 刀具臺數 | 1 | |
| 刀具臺形式 | 12角刀塔 | |
| 使用的工具尺寸 | □20mm | |
| 刀架孔的尺寸 | ?25mm | |
| 旋轉刀具安裝數量 | 12 | |
| 旋轉刀具轉速 | 50～5,000min-1 | |
| 快速進給速度 | X軸 | 20m/min |
| Z軸 | 20m/min | |
| Y軸 | 12m/min | |
| B（Z2）軸 | 20m/min | |
| 主軸電機 | SP1 | 11/7.5/5.5kW（15％/15min/cont.） |
| SP2 | 5.5/3.7kW（15min/cont.） | |
| 旋轉工具電機 | 2.8/1.0kW | |
| 輸入功率 | 26kVA | |
| 機械高度 | 1,745mm | |
| 機床面積 | W2,350 × D1,433mm | |
| 重量 | 3,880kg | |
